グリッドシート
	テキスト形式
	説明

グリッドシート

①名称

15文字以内で入力します。

②ヤング係数

コンクリート等･鉄筋/鉄骨のヤング係数を、それぞれ入力します。

③せん断弾性係数

コンクリート等･鉄骨のせん断弾性係数を、それぞれ入力します。

④単位容積重量

鉄筋コンクリート等･鉄骨の単位容積重量を、それぞれ入力します。

⑤熱膨張係数

熱膨張係数を入力します。
【温度応力】を設定した部材で使用します。
単位は1.0E-5/℃です。

⑥色

部材を、【表示色】の[材料色別表示]で表示する場合に表示する色を、｢0｣～｢15｣から選択します。
色は、【属性設定】の｢カラーテーブル｣で変更できます。

テキスト形式

説明

1. 自動生成
   【断面】･【はり】･【柱】･【トラス】･【壁】･【面要素】の材料は、準備計算時に自動生成することができます。
2. 部材剛性の算出
   ［ヤング係数］は軸/曲げ剛性、［せん断弾性係数］はせん断/捻り剛性の算出に使用します。

   【はり/柱/トラス】･【壁エレメント】

   【断面】の ［材質-種別]	ヤング係数		せん断弾性係数
   	コンクリート等	鉄筋/鉄骨	コンクリート等	鉄骨
   RC/SRC	○	×	○	×
   S/CFT	×	○	×	○
   木	○	×	○	×
   その他	○	×	○	×

   【はり】･【柱】･【トラス】･【壁】

   部材	構造種別	ヤング係数		せん断弾性係数
   		コンクリート等	鉄筋/鉄骨	コンクリート等	鉄骨
   はり	RC	○	△	○	×
   	SRC	○	△	○	△
   	S	△	○	×	○
   	木	○	×	○	×
   	その他	○	×	○	×
   柱	RC	○	△	○	×
   	SRC	○	△	○	△
   	S	×	○	×	○
   	CFT	△	○	△	○
   	木	○	×	○	×
   	その他	○	×	○	×
   トラス	S	×	○	×	○
   	木	○	×	○	×
   	その他	○	×	○	×
   壁	RC	○	×	○	×
   	SRC	○	×	○	×
   	その他	○	×	○	×

   ※	｢△｣は、【応力準備計算】で、剛性増大率の自動生成に使用します。

   【面要素】

   材質-種別	ヤング係数		せん断弾性係数
   	コンクリート等	鉄筋/鉄骨	コンクリート等	鉄骨
   RC/SRC	○	×	○	×
   S/CFT	×	○	×	○
   木	○	×	○	×
   その他	○	×	○	×

3. 自重の算出
   【応力準備計算】で、【はり/柱/トラス】･【はり】･【柱】･【トラス】･【壁】の自重の自動生成に使用します。

   【はり/柱/トラス】

   【断面】の ［材質-種別]	コンクリート等	鉄骨
   RC/SRC	○	×
   S/CFT	×	○
   木	○	×
   その他	○	×

   【はり】･【柱】･【トラス】･【壁】

   構造種別	コンクリート等	鉄骨
   RC	○	×
   SRC	○	○
   S	×	○
   CFT	○	○
   木	○	×
   その他	○	×

4. 入力補助ツール

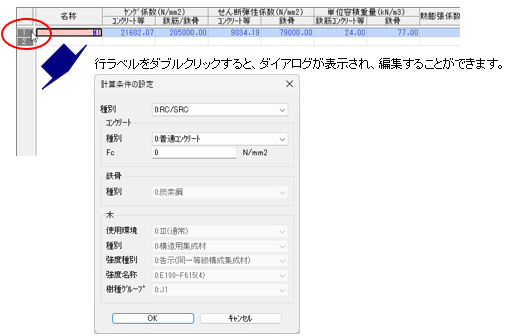

   グリッドシートの行ラベルをダブルクリックすると、 計算条件の設定ダイアログが表示されます。
   各項目を設定し、[OK]ボタンをクリックすると、 グリッドシートの各項目が更新されます。
